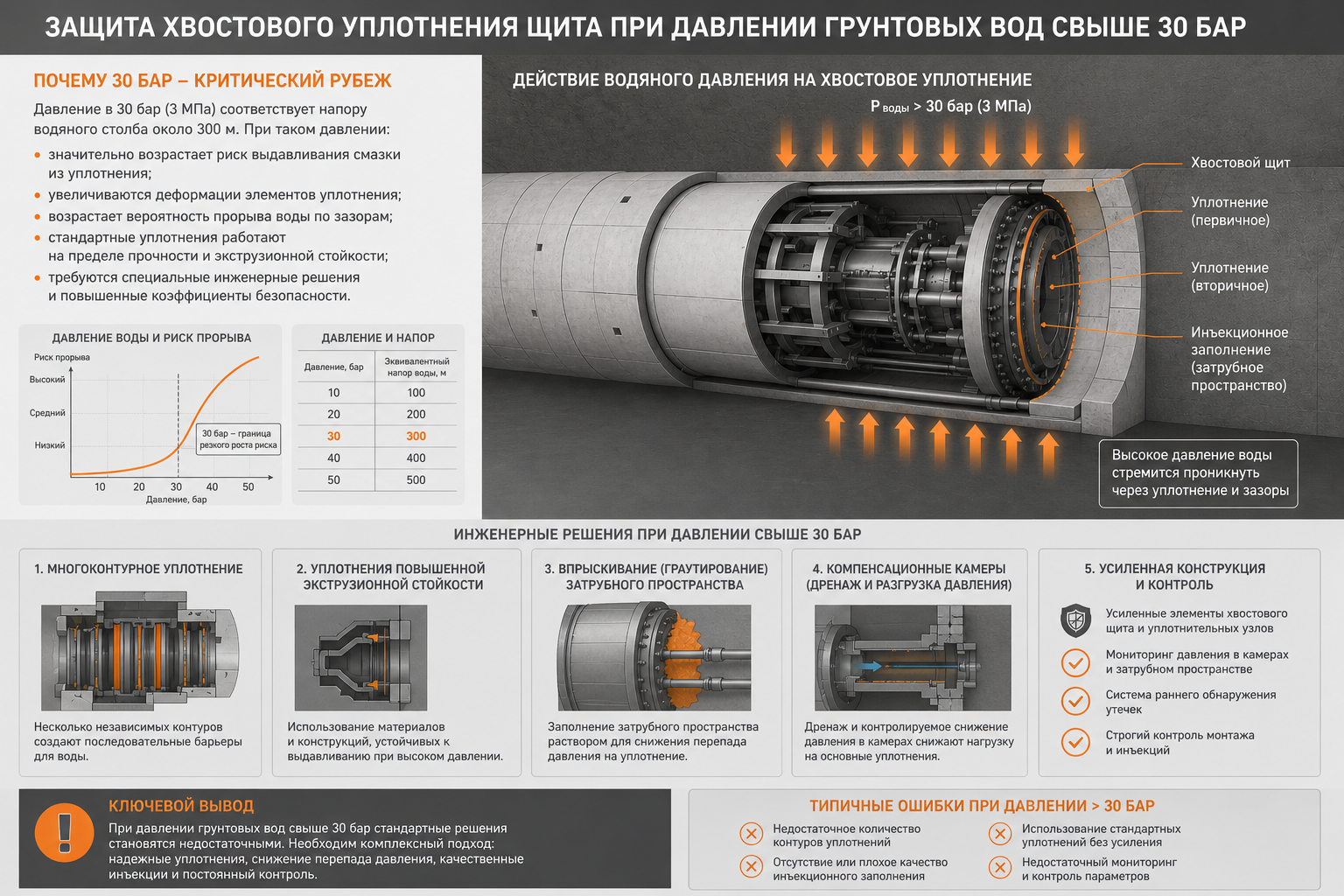

1. Почему 30 бар — это особый порог

В международной практике щитовой проходки давление грунтовых вод в 30 бар (3 МПа) принято считать границей, за которой стандартные инженерные решения по защите хвостового уплотнения начинают работать на пределе своих возможностей. Это не просто красивая цифра — за ней стоит вполне конкретная физика.

При давлении до 15 бар большинство современных смазок на основе пластичных компонентов обеспечивают надёжную гидродинамическую пробку в системе щёток. Диапазон 15–30 бар уже требует осознанного подбора реологии и тщательного контроля расхода. Свыше 30 бар — здесь начинается зона, где ошибка в подборе смазки или в протоколе нагнетания конвертируется в катастрофический сценарий за считанные часы.

Такое давление встречается при проходке на глубинах, кратных 30–35 метрам ниже уровня грунтовых вод: тоннели под крупными реками, морскими акваториями и портовыми районами, глубокие участки метрополитенов с высоким залеганием водоносных горизонтов, подводные коллекторы и транспортные тоннели в прибрежных зонах. Для Москвы, Санкт-Петербурга, приморских городов и ряда объектов гидроэнергетической инфраструктуры это абсолютно реальные рабочие условия.

Инженер, впервые сталкивающийся с проходкой при таких параметрах, нередко переносит на новый объект опыт и химию, хорошо работавшие при 15–20 бар. Именно это решение — одна из наиболее распространённых причин аварийных ситуаций. Данная статья призвана систематизировать подход к защите хвостового уплотнения в условиях давления свыше 30 бар: от механики процессов до конкретных протоколов работы.

2. Анатомия хвостового уплотнения ТПМК

Для понимания задачи необходимо чётко представлять конструкцию защищаемого узла. Хвостовое уплотнение (tail seal) — это система барьеров в кольцевом зазоре между стальной обечайкой щита (tail skin) и уже уложенной бетонной обделкой тоннеля. Именно через этот зазор без уплотнения поступали бы вода, грунт и, с обратной стороны, нагнетаемый цементный раствор обратной закачки.

Стандартная конструкция включает в себя несколько рядов стальных щёток (steel wire brushes) — как правило, 3 или 4 ряда в зависимости от расчётного давления. Каждый ряд представляет собой набор сегментных кассет с пучками стальной проволоки, расположенными по всему периметру хвостовой части щита. Пространства между рядами щёток заполняются специальной смазкой через систему нагнетательных трубок, встроенных в корпус щита. Именно это заполненное смазкой пространство формирует гидромеханический барьер, противостоящий давлению снаружи.

Ключевые зоны и их функции

Критически важно понимать: щётки сами по себе не являются герметичным уплотнением. Их задача — удерживать смазку в зоне зазора, не давая ей выдавливаться под давлением наружу или внутрь. Следовательно, герметичность системы целиком определяется свойствами смазки — её способностью оставаться в камере при заданном градиенте давления, не расслаиваться, не вымываться водой и не разрушаться химически под воздействием цементного раствора.

3. Механизмы отказа при высоком давлении

При переходе за отметку 30 бар активируется сразу несколько механизмов деградации уплотнения, каждый из которых опасен сам по себе, а в сочетании — тем более. Рассмотрим их последовательно.

3.1 Гидравлическое вымывание смазки

Это наиболее очевидный и быстрый механизм. При недостаточной адгезии смазки к поверхностям щёток и металлу щита, а также при слишком низкой вязкости, высокое гидростатическое давление буквально выдавливает смазку из межщёточных камер. Скорость потери объёма смазки при этом может резко возрасти, что система нагнетания не успевает компенсировать. Результат — образование незаполненных зон по периметру, через которые вода начинает просачиваться в тоннель.

3.2 Расслоение (синерезис) под высоким давлением

Многие смазки, удовлетворительно работающие при атмосферном и умеренном давлении, при высоком давлении начинают расслаиваться: жидкая фаза (масло) отделяется от загустителя. В камерах хвостового уплотнения это означает, что в зоне наибольшего давления остаётся рыхлый, потерявший когезию загуститель, а масляная фаза мигрирует под давлением. Герметизирующий эффект при этом падает до нуля, несмотря на то что «смазка» формально присутствует в системе.

3.3 Деградация от воздействия цементного раствора

В хвостовой зоне щита одновременно с работой уплотнения через кольцо нагнетания подаётся обратная закачка — цементный или двухкомпонентный раствор. При высоком давлении проницаемость барьера в обратном направлении также возрастает. Щелочная среда цементного молока (pH 12–13) химически агрессивна к мылообразным загустителям, разрушая их структуру. Смазки на основе литиевого мыла в такой среде теряют консистенцию особенно быстро.

3.4 Механический износ щёток при экстремальном трении

Давление в системе уплотнения при 30+ бар создаёт значительное контактное усилие между щётками и бетонными кольцами обделки. При продвижении щита это трение ускоряет абразивный износ проволочных кончиков щёток, постепенно снижая их способность удерживать смазку. Смазка, в свою очередь, должна выполнять в том числе и смазывающую функцию в зоне контакта «щётка–бетон», снижая скорость этого износа. Смазки с недостаточным смазывающим эффектом создают порочный круг: высокое давление → ускоренный износ → утрата удержания смазки → рост давления нагнетания → ещё более быстрый износ.

3.5 Термическое расширение и нестабильность при трении

Трение при движении щита, особенно в твёрдых грунтах и скальных включениях, разогревает хвостовую зону до 40–60 °C. Для смазок с плохой температурной стабильностью это ещё один фактор деградации. Падение вязкости при нагреве в сочетании с высоким давлением снаружи — прямой путь к потере герметичности.

4. Реологические требования к смазке при 30+ бар

Зная механизмы отказа, можно сформулировать точные требования к реологии и химическому составу смазки для хвостового уплотнения в условиях давления свыше 30 бар. Это не просто список пожеланий — каждый пункт напрямую связан с конкретным механизмом защиты.

Встречая это требование к щелочестойкости, многие инженеры задают вопрос: «Зачем, если мы нагнетаем смазку отдельно от раствора?». Ответ: при высоком давлении обратной закачки и любой неидеальности уплотнения (особенно при износе щёток) цементное молоко неизбежно мигрирует в камеры смазки. Смазка с недостаточной щелочестойкостью разрушится за несколько часов, и что было герметичным барьером — станет дисперсией потерявшего структуру загустителя.

5. Сравнительный анализ типов смазок для хвостовых уплотнений

На рынке присутствует несколько классов составов, позиционируемых для защиты хвостовых уплотнений. Рассмотрим их сравнительно с точки зрения применения при давлении 30+ бар.

Как видно из таблицы, для давлений свыше 30 бар единственным практически применимым классом рабочих смазок являются специализированные высокобарные составы с синтетическими загустителями и полимерными модификаторами вязкости. Именно к этому классу относится разработанная и производимая ООО «ТОННЕЛИОН» смазка УльтраРок ТСЖ 6.

6. УльтраРок ТСЖ 6: технические характеристики и обоснование

Что обеспечивает рабочее давление 34,4 бар

Заявленный предел в 34,4 бар — это не маркетинговый параметр, а результат тестирования при моделировании реальных условий хвостового зазора. Это давление достигается благодаря нескольким ключевым конструктивным решениям в составе смазки.

Первое — загуститель на основе синтетических компонентов, образующий трёхмерную волокнистую матрицу, не разрушающуюся под гидростатическим давлением. В отличие от мыльных загустителей, эта матрица не деградирует в щелочной среде и не теряет когезию при механическом воздействии щёточных пучков.

Второе — полимерные адгезионные добавки, обеспечивающие высокое сцепление с влажными стальными и бетонными поверхностями. При погружении в воду или контакте с грунтовыми водами смазка не смывается, а формирует стойкую адсорбционную плёнку.

Третье — тиксотропные модификаторы, отвечающие за быстрое восстановление структуры после прокачки через форсунки. Смазка разжижается под сдвигом (что необходимо для прокачки насосом), но немедленно «встаёт» обратно, оказавшись в камере уплотнения и образуя надёжный гидрозатвор.

Четвёртое — отсутствие водорастворимых компонентов. Смазка является гидрофобным составом, не содержащим мыльных фракций, растворимых в воде или цементном молоке. Это принципиально отличает её от стандартных кальциевых и литиевых смазок, которые при длительном контакте с водой постепенно вымываются.

Сравнение с аналогами европейского производства

До 2022 года российские проходчики применяли преимущественно составы немецких и французских производителей — Condat, BASF MasterRoc, Mapei. Фактически, УльтраРок ТСЖ 6 разрабатывался как функциональный аналог этих составов с адаптацией под российские условия хранения, транспортировки и применения. Лабораторные испытания и опыт применения на объектах подтверждают сопоставимые или превосходящие показатели по ключевым параметрам давления и водостойкости.

7. Протокол нагнетания при давлении свыше 30 бар

Даже правильно подобранная смазка не даст результата при ошибочном протоколе нагнетания. Ниже изложен оптимальный порядок работы, основанный на практике проходки в условиях высокого гидростатического давления.

1. Первичное заполнение (стартовая закачка)

   До начала движения щита все камеры между рядами щёток должны быть заполнены смазкой до выхода из ревизионных портов. Давление нагнетания при этом — от гидростатического плюс 2–3 бар. Не пытайтесь «сэкономить» на объёме стартовой закачки: недозаполнение первой камеры — прямой путь к прорыву при первых же метрах продвижения.

2. Настройка системы нагнетания в рабочем режиме

   Скорость нагнетания должна обеспечивать постоянное превышение давления смазки над гидростатическим давлением воды минимум на 1,5–2 бар. При давлении грунтовых вод 30 бар давление нагнетания в первой камере следует поддерживать на уровне 31,5–33 бар. Давление в камерах замеряется через штатные датчики манифольда и вносится в журнал проходки каждые 15–30 минут.

3. Норма непрерывного расхода смазки

   В условиях 30+ бар нормой потребления смазки УльтраРок ТСЖ 6 является 0,8–1,5 кг на квадратный метр периметра хвостовой зоны за кольцо. При диаметре ТПМК 6 м (периметр ≈ 19 м) и длине хвостовой зоны 1,5 м это составляет ориентировочно 23–43 кг за кольцо. Резкое снижение расхода при том же давлении нагнетания — сигнал возможного засора трубки; резкое увеличение — сигнал утечки или повреждения щёток.

4. Распределение по периметру

   Особое внимание уделяйте нижней части периметра (позиция «6 часов»): именно здесь под действием гравитации смазка наиболее склонна к утечке и оседанию. При наличии показаний расходомеров по секторам расход в нижней трети периметра должен быть на 15–20% выше, чем в верхней. Если система нагнетания не позволяет зонального контроля — плановая частота нагнетания через нижние порты должна быть увеличена вдвое.

5. Плановые остановки и ревизия

   При плановой остановке ТПМК продолжительностью более 4 часов давление в камерах необходимо поддерживать активным нагнетанием. Отключение насосной станции при длительной стоянке под высоким давлением недопустимо: за время стоянки смазка подвергается максимальной нагрузке без кинематики (движения щита), компенсирующей потери. Контрольные замеры давления — не реже 1 раза в 2 часа при стоянке.

6. Документирование и ведение журнала

   Каждое нагнетание фиксируется: время, объём, давление нагнетания в каждой камере, расход смазки на кольцо, аномалии (падение или скачок давления). Этот журнал — основной инструмент раннего обнаружения деградации уплотнения и доказательная база при возникновении страховых и претензионных ситуаций.

8. Аварийное реагирование: когда щётки изношены

Износ щёток — неизбежный процесс. В условиях высокого давления и абразивных грунтов он протекает быстрее нормы. Вопрос не в том, «произойдёт ли износ», а в том, «будем ли мы к нему готовы». При давлении свыше 30 бар критический износ щёток требует принципиально иного химического решения, нежели просто «больше смазки».

Признаки критического износа щёток при высоком давлении

• Расход смазки для поддержания заданного давления вырос более чем на 40% по сравнению с нормой
• Несмотря на нагнетание, давление в первой камере нестабильно — «прыгает» или систематически ниже целевого
• Визуально наблюдается просачивание смазки на наружной поверхности хвоста щита (смазка выдавливается наружу через щётки)
• Камера третьего ряда щёток (внутренняя) начинает показывать рост давления без нагнетания — признак обратной фильтрации цементного раствора
• Появление воды или пены в дренажных отверстиях хвостовой зоны

Аварийный состав для заполнения при критическом износе

Когда щётки изношены настолько, что обычная смазка уже не удерживается в камерах, требуется состав с качественно иными свойствами — более высокой начальной вязкостью и способностью «закрывать» расширенные зазоры между изношенными пучками проволоки. Для этого разработан состав MasterRoc® TSG 7 (поставляется ООО «ТОННЕЛИОН»).

Стратегия аварийного реагирования при признаках критического износа щёток под давлением 30+ бар выглядит следующим образом:

9. Мониторинг и диагностика состояния уплотнения

Систематический мониторинг — это не просто «хорошая практика»: при давлении свыше 30 бар это обязательная инженерная мера, предотвращающая развитие инцидентов. Рассмотрим ключевые параметры, подлежащие контролю.

9.1 Давление в камерах уплотнения

Основной параметр. Давление в каждой камере (между рядами щёток) должно регистрироваться непрерывно — в идеале с выводом на панель оператора ТПМК и автоматической сигнализацией при отклонении от диапазона. Нормальное соотношение давлений: давление в первой камере — выше гидростатического на 1,5–3 бар; во второй — на 0,5–1,5 бар; в третьей — на уровне, не превышающем давление обратной закачки.

9.2 Расход смазки на единицу продвижения

Отслеживается расход смазки (кг) на каждое кольцо обделки (или каждый метр продвижения). Этот показатель — «физиология» уплотнения. Постепенное равномерное увеличение расхода указывает на нормальный прогрессирующий износ щёток и соответствующее увеличение потребления. Резкий (более 30% за одно кольцо) или неравномерный рост расхода — тревожный сигнал, требующий анализа причин.

9.3 Температурный контроль

Локальный перегрев в отдельных секторах хвостовой зоны (если предусмотрены термодатчики) может указывать на зоны повышенного трения — следствие неравномерного распределения смазки или задиров щёток. При отсутствии штатных термодатчиков косвенным индикатором является нехарактерный запах горелой смазки в тоннеле.

9.4 Анализ отработанной смазки

При плановых остановках рекомендуется отбирать пробы смазки из ревизионных портов для анализа: проверять её консистенцию (пенетрация), pH (степень контаминации цементным молоком) и присутствие механических включений (частицы грунта, металлическая стружка от щёток). Резкое снижение пенетрации или присутствие включений — сигнал о нарушении целостности уплотнения.

10. Экономика защиты: расчёт потерь при прорыве

Инженерные решения в тоннелестроении всегда принимаются в контексте экономики проекта. Рассмотрим, как стоимость правильной химической защиты соотносится с потенциальными потерями от аварийного прорыва хвостового уплотнения.

Прямые потери при аварийном прорыве

Прорыв хвостового уплотнения под давлением 30+ бар — это событие, немедленно останавливающее проходку и запускающее цепочку дорогостоящих последствий. Первый и наиболее очевидный из них — простой ТПМК. Стоимость аренды современного тоннелепроходческого щита диаметром 6–10 м составляет от 150 000 до 350 000 рублей в сутки только по прямым затратам. Типичный простой для ликвидации прорыва и восстановления уплотнения — от 3 до 14 суток, что даёт прямые потери от 450 000 до 4 900 000 рублей только за аренду щита.

К этому добавляются расходы на ликвидационные мероприятия: геотехнические работы по стабилизации грунта в зоне прорыва (нагнетание полиуретанов, заморозка), водоотведение, химическая инъекция. Стоимость таких работ на объектах с высоким давлением может достигать 5–20 миллионов рублей.

Повреждение оборудования — ещё одна статья: попадание воды и абразивного грунта в механический щит нередко приводит к необходимости ремонта главного привода, конвейеров, электрооборудования. Ремонт без выезда на поверхность — ограниченный, дорогой и рискованный.

Экономика правильного выбора смазки

Специализированные смазки для высокого давления стоят дороже стандартных составов — как правило, на 30–80% в пересчёте на килограмм. Однако при правильном расчёте TCO (Total Cost of Ownership) эта разница растворяется. Специализированная смазка при давлении 30+ бар потребляется в значительно меньшем объёме, чем стандартная смазка (которую постоянно «гонит» давлением), обеспечивает более длительный ресурс щёток (за счёт смазывающего эффекта в зоне контакта), исключает аварийные расходы и — что крайне важно — гарантирует соответствие графику проходки.

При планировании бюджета химии для участков с давлением 30+ бар мы настоятельно рекомендуем включать в тендерную документацию требование к гарантированному рабочему давлению смазки (не менее 32–34 бар), а не только к её ценовым характеристикам.

11. Выводы и рекомендации

Защита хвостового уплотнения ТПМК при давлении грунтовых вод свыше 30 бар — задача, требующая системного инженерного подхода. Недостаточно просто «взять хорошую смазку»: необходима правильная реология, грамотный протокол нагнетания, непрерывный мониторинг и заранее отработанный план аварийного реагирования.

Ключевые выводы

• При давлении 30+ бар стандартные литиевые и кальциевые смазки не обеспечивают надёжной герметизации — необходимы специализированные высокобарные составы.
• Критические реологические требования: высокая адгезия к влажным поверхностям, тиксотропия, щелочестойкость при pH 12–13, стойкость к синерезису под давлением.
• Давление нагнетания смазки должно превышать гидростатическое на 1,5–3 бар — но не более паспортного предела оборудования.
• Расход смазки является ключевым диагностическим параметром: его отклонение от нормы предупреждает о проблеме за 4–8 часов до возможного инцидента.
• При критическом износе щёток применяются экстренные составы повышенной вязкости (TSG 7); замена щёток под давлением 30+ бар требует специальных методов.
• Экономически правильная стратегия — инвестиция в качественную химию, а не минимизация закупочной стоимости смазки.

Антипаттерны: чего нельзя делать

• Применять смазки без задокументированного испытания при целевом давлении (≥ 32 бар).
• Полагаться только на «давление нагнетания» как способ компенсации недостаточных реологических свойств смазки.
• Останавливать нагнетание при длительных стоянках ТПМК под высоким давлением.
• Откладывать реагирование на тревожные сигналы мониторинга, «чтобы не останавливать график».
• Вскрывать хвостовую зону для ремонта щёток без снятия давления или гипербарических мероприятий.

Если ваш проект предполагает проходку в условиях высокого гидростатического давления, инженерный отдел ООО «ТОННЕЛИОН» готов провести бесплатный технический анализ вашей геологии и системы хвостового уплотнения — с разработкой конкретной схемы нагнетания, расчётом расхода смазки и рекомендациями по мониторингу. Предоставляем технические листы (TDS) на все продукты линейки Ultraroc.
