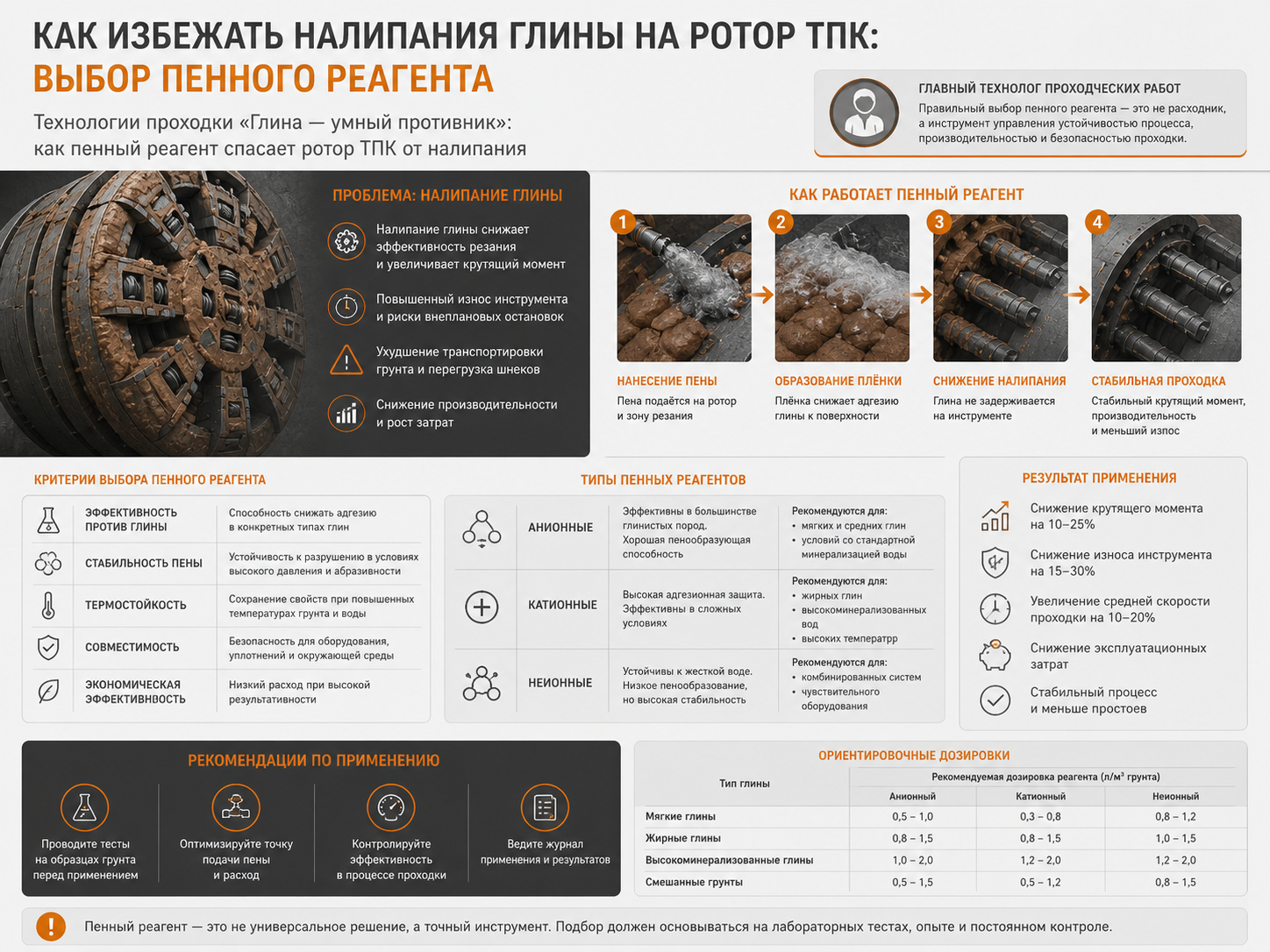

Как избежать налипания глины на ротор ТПК: выбор пенного реагента.
«Глина — умный противник»: как пенный реагент спасает ротор ТПК от налипания
Главный технолог проходческих работ — о химии, практике и будущем кондиционирования грунта в городских тоннелях
Виктор Кириллов
Главный технолог проходческих работ, к.т.н., 24 года в отрасли
Кандидат технических наук, специализация — механика грунтов и технологии щитовой проходки. Участвовал в строительстве тоннелей для метро в четырёх городах СНГ, а также в двух международных проектах в Центральной Европе. Автор 19 научных публикаций по теме кондиционирования грунта и пенообразования при EPB-проходке. Консультирует производителей ТПК по подбору пенных реагентов для сложных геологических условий.
Тоннелепроходческий комплекс (ТПК) с активным пригрузом — техническое чудо, способное за смену пройти десятки метров сквозь городскую толщу. Но стоит машине столкнуться с определённым типом глины, и всё останавливается: грунт налипает на ротор, давление в камере растёт, скорость проходки падает в разы. Решение — правильно подобранный пенный реагент. О том, как именно он работает и почему выбор состава это отдельная наука, мы поговорили с одним из ведущих специалистов отрасли.
Почему глина — особая проблема
Глина — умный противник, и я говорю это без иронии. У неё есть два свойства, которые в сочетании превращают проходку в кошмар. Первое — это пластичность: при определённой влажности глина ведёт себя как замазка, она не режется, а размазывается. Второе — адгезия: частицы буквально прилипают к металлу ротора, образуя нарост, который мы называем «колпак». Этот колпак не даёт грунту перемещаться из забоя в камеру пригруза. Давление растёт, температура в камере повышается, привод перегружается. В одном из московских проектов мы за одну смену дважды останавливали машину именно из-за этого. Рабочие в камере под давлением вручную счищали глину — это колоссальные потери времени, денег и риск для людей.
«Колпак из глины на роторе — это не просто снижение скорости. Это остановка проходки, ручная зачистка под сжатым воздухом и сотни тысяч рублей потерь за смену.»
— Виктор КирилловМонтмориллонитовые и смектитовые глины — абсолютные чемпионы по налипанию. В них высокое содержание слоистых алюмосиликатов с разбухающей кристаллической решёткой. При контакте с водой они поглощают её в межслоевое пространство и резко увеличивают объём — до 15–20 раз. Эта разбухшая масса обладает чудовищной адгезией к стальным поверхностям. Отдельно выделю «жирные» глины с индексом пластичности выше 30 — в них почти нет крупных частиц, которые могли бы работать как «разбавитель». Чистая липкая субстанция, которая набивается в любой зазор. В Беларуси и западной части России такие глины встречаются нередко в четвертичных отложениях — это реальная повседневная проблема, не экзотика.
Как работает пенный реагент
Вода без добавок решает лишь часть проблемы. Да, она снижает трение, но одновременно насыщает глину и провоцирует ещё большее разбухание. Это палка о двух концах. Пена работает принципиально иначе. Она состоит из воды, поверхностно-активного вещества и воздуха — при впрыске в камеру пригруза образуется мелкодисперсная структура с размером пузырьков от 0,1 до 0,5 мм. Вот три ключевых механизма. Во-первых, гидрофобизация: молекулы ПАВ ориентируются на поверхности глинистых частиц неполярным «хвостом» наружу, резко снижая адгезию к металлу. Во-вторых, буферная роль пузырьков воздуха — они механически разделяют частицы, не позволяя им слипаться в монолитный ком. В-третьих, сжимаемость пены стабилизирует давление в камере, что улучшает управляемость машины в целом. Простая вода ни одного из этих трёх эффектов не даёт.
«ПАВ в пенном реагенте делает глину «амнезиаком» — она забывает, что умеет прилипать к металлу.»
— Виктор КирилловЭто очень творческий процесс с элементами науки. Начинается всё с геологии: берут образцы грунта из каждого характерного слоя, через который пройдёт машина, и проводят лабораторные тесты. Ключевые параметры грунта — индекс пластичности, влажность, минералогический состав, pH поровой воды. Потом проверяют совместимость реагента с конкретным грунтом: делают так называемый «тест на налипание» в мини-барабане или на специальном трибометре — это устройство, имитирующее контакт ротора с грунтом. Смотрят на момент вращения при разных концентрациях пены. Хороший реагент должен снижать его не менее чем на 40–50% по сравнению с необработанным грунтом. Параллельно тестируют устойчивость пены — её полупериод распада должен быть достаточным, чтобы пена «дожила» до зоны действия шнека, но и не слишком долгим — иначе начнутся проблемы с удалением грунта на поверхности.
Ключевые параметры при подборе пенного реагента
- Индекс пластичности грунта (Ip) — определяет исходный риск налипания
- Минералогия: доля монтмориллонита, иллита, каолинита
- pH поровой воды — влияет на эффективность ионогенных ПАВ
- Концентрация реагента в рабочем растворе (обычно 1–5%)
- Кратность пены (FER) — соотношение объёма пены к объёму раствора
- Полупериод распада пены — должен соответствовать времени транспортировки грунта
- Биоразлагаемость и токсикологический класс — особенно важны в городских условиях
Типы реагентов и их отличия
Рынок делится на несколько больших классов. Анионные ПАВ — самый распространённый тип, основа большинства стандартных реагентов. Хорошо работают при нейтральном и щелочном pH, дают устойчивую мелкодисперсную пену, дешевле всего. Но в кислых грунтах или при высоком содержании солей они теряют эффективность — молекулы агрегируются и перестают нормально ориентироваться на поверхности частиц. Неионогенные ПАВ — более универсальны по pH, меньше реагируют на солёность воды, но дороже и дают более крупные пузырьки. Для тяжёлых глин иногда добавляют полимерные загустители — карбоксиметилцеллюлозу или гуаровую камедь: они повышают вязкость кондиционированного грунта, что важно для стабилизации забоя. Есть и специализированные антиадгезионные добавки — силиконовые эмульсии и фторсодержащие соединения. Они работают очень эффективно, но дорогие и требуют осторожности с точки зрения экологии. В одном проекте в Варшаве мы использовали именно силиконовую добавку к стандартному анионному реагенту — получили синергетический эффект: налипание снизилось на 75% по сравнению с базовым вариантом.
Был проект — прокладка коллектора в одном крупном российском городе, конец 2019 года. Геология по данным изысканий выглядела неплохо: суглинки с включениями. По факту машина прошла 40 метров нормально, а потом попала в линзу жирной синей глины — никто не ожидал, она была на глубине 14 метров и в скважинах почти не прослеживалась. За четыре часа ротор забился полностью, момент на приводе вырос в 2,8 раза, машина встала. Мы вызвали экстренную консультацию, сменили реагент с базового анионного на смесь с неионогенным ПАВ и добавкой карбоксиметилцеллюлозы, подняли концентрацию раствора с 2% до 3,5%, увеличили кратность пены с 10 до 20. Через шесть часов после возобновления проходки момент вернулся к норме. До конца этой линзы — ещё 85 метров — шли стабильно. Вот вам цена правильного выбора: шесть часов вместо возможной недельной остановки с дорогостоящим вскрытием.
«Мы подняли концентрацию с 2% до 3,5% и увеличили кратность пены вдвое — момент на приводе вернулся к норме за шесть часов. Это и есть цена правильного подбора реагента.»
— Виктор Кириллов, из практики проходки 2019 г.Практические советы и частые ошибки
Их несколько, и они повторяются из проекта в проект. Первая — универсализм: «возьмём тот же реагент, что и на прошлом объекте». Глина в двух соседних кварталах может быть принципиально разной по минералогии — это не преувеличение. Вторая ошибка — экономия на концентрации. Подрядчик видит, что при 1,5% реагента всё вроде нормально, и снижает до 1%, экономя 30% стоимости реагента. А потом теряет на остановке в 20 раз больше. Третья — игнорирование температуры и давления в камере. При высоком давлении пена быстрее коллапсирует, нужны реагенты с повышенной стабильностью пены. Четвёртая — неправильное расположение точек впрыска. Если впрыскивать пену только через центральный инжектор, до периферийных зон ротора она просто не доходит, и там продолжается налипание. И пятая, самая опасная — откладывать корректировку параметров при первых признаках налипания. Момент вырос на 15–20%? Меняйте параметры прямо сейчас, не ждите критического роста.
Пять признаков, что реагент подобран правильно
- Момент на приводе ротора стабилен и не превышает 70% от номинального
- Грунт на выходе шнека однородный, пластичный, без комков и «колпаков»
- Давление в камере пригруза держится в проектном диапазоне с отклонением ±10%
- Нет роста температуры в камере сверх нормы (показатель перегрева ротора)
- Скорость проходки стабильна и соответствует расчётной без пиков и провалов
Универсальных нет, но есть рабочие принципы. По расположению инжекторов: они должны покрывать всю зону ротора — и центр, и периферию, и зону шнека. Минимум три зоны впрыска. По расходу: начальная точка — 30–50 литров пены на кубометр грунта для среднелипких глин, до 80–100 л/м³ для тяжёлых монтмориллонитовых. По давлению впрыска: оно должно быть на 0,5–1 бар выше давления в камере пригруза, иначе пена просто не попадёт туда, куда надо. По кратности: чем хуже грунт, тем выше кратность — от 10 для суглинков до 25–30 для жирных глин. Важно: все эти параметры нужно мониторить в реальном времени и корректировать. Сейчас уже существуют автоматизированные системы кондиционирования, которые сами регулируют расход реагента по показаниям датчиков момента и давления. Это большой шаг вперёд.
Тенденции и будущее технологии
Сразу несколько важных направлений. Во-первых, экология. Требования к биоразлагаемости ужесточаются повсеместно — особенно в Европе. Реагенты на основе агрессивных синтетических ПАВ уходят в прошлое, их заменяют на биосурфактанты — вещества микробного или растительного происхождения. Они работают не хуже в большинстве случаев, но разлагаются за 7–14 дней. Во-вторых, «умное» кондиционирование. Системы на основе машинного обучения, которые анализируют телеметрию ТПК в реальном времени и предсказывают начало налипания за 15–20 минут до его проявления на приводе — это уже реальность, не фантастика. Я видел такую систему в работе в Германии. Она снизила расход реагента на 22% при том же качестве проходки. В-третьих, комбинированные подходы: сочетание пенного кондиционирования с полимерными добавками и иногда с ультразвуковой вибрацией инжекционных трубок для предотвращения их закупорки. Это пока экзотика, но через 5–7 лет станет стандартом для сложной геологии.
Окончательно — нет. Геология всегда будет преподносить сюрпризы, а глина в своём разнообразии бесконечна. Но технология шагнёт очень далеко. Я ожидаю появления «адаптивных» реагентов — составов, которые меняют своё поведение в зависимости от условий среды прямо в камере: температуры, pH, давления. Такие «умные» ПАВ уже исследуются в академической среде. Кроме того, прогресс в покрытиях рабочей поверхности ротора — материалы с изменяемой смачиваемостью, основанные на эффекте лотоса или так называемых слизистых биоповерхностях. Это снизит базовую адгезию металла к глине ещё до любого реагента. Так что будущее — это не выбор между реагентом и покрытием, а их синергия. Проходчик будущего будет использовать и то, и другое, управляя всем этим в автоматическом режиме по данным датчиков.
«Окончательно проблему не решат никогда — геология всегда преподнесёт сюрприз. Но «умные» реагенты и адаптивные покрытия через десять лет сделают налипание управляемым исключением, а не нормой.»
— Виктор Кириллов, прогноз на 2035 г.Итоги: что важно помнить при выборе пенного реагента для ТПК в глинистых грунтах
- Проводите лабораторный подбор реагента под фактическую геологию — не переносите решения с других объектов
- Монтмориллонитовые и смектитовые глины требуют специализированных реагентов или комбинированных составов
- Оптимальная концентрация и кратность пены важнее, чем сам выбор марки реагента — настройка решает
- Распределение точек впрыска должно охватывать всю зону ротора, включая периферию
- Реагируйте на рост момента сразу — не ждите критического налипания
- Учитывайте экологические требования региона и закладывайте биоразлагаемые составы по умолчанию
